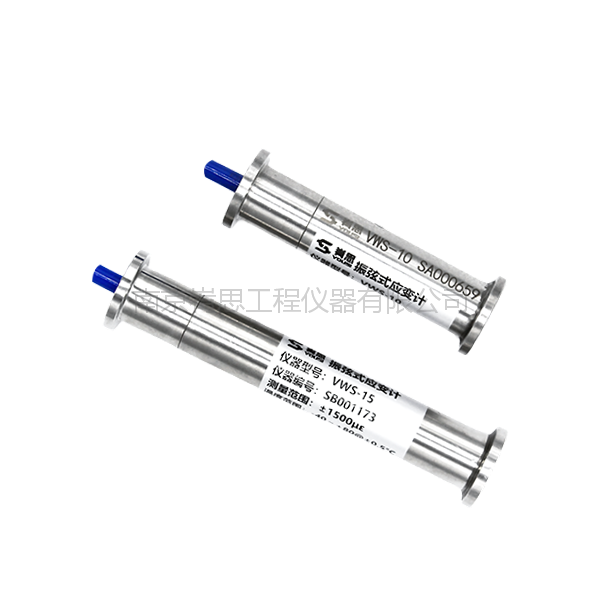

振弦式應變計通過實時監測混凝土結構內部的應變與溫度變化,為工程安全提供關鍵數據支撐。然而,從數據采集到最終應力分析,需經過嚴格的標準化流程。南京峟思將以實際工程應用為基礎,解析數據獲取與處理的核心技術環節。
數據采集始于儀器與讀數儀的連接。已現場使用VW-102A型專用讀數儀為例,將測量線的紅、黑夾子對應連接應變計電纜的頻率信號線(紅、黑芯線),白、綠夾子連接溫度信號線。儀器內置智能芯片可自動識別編號、靈敏度系數(k)及溫度修正系數(b),數據實時存儲并支持無線傳輸至電腦端。對于多支應變計組網場景,讀數儀可一次性掃描全部設備,自動匹配編號與位置信息,大幅提升效率。
采集的原始數據包含頻率模數(F)和溫度值(T),需通過溫度修正剔除環境干擾。修正公式為:
εm = k×(F-F?) + (b-α)×(T-T?)
其中,F(xiàn)?和T?為基準值,通常取混凝土凝固后的穩定測量均值;α為被測結構材料線膨脹系數(混凝土取10με/℃)。例如,某橋梁樁基測得F=2500F、T=28℃,基準值F?=2450F、T?=25℃,經計算后真實應變?yōu)?5με。若忽略溫度修正,結果將虛高至60με,誤差達33%。
將修正后的應變值(εm)轉化為工程應力(σ),需結合材料彈性模量(E)。以混凝土彈性模量30GPa為例,45με對應應力值為1.35MPa。工程師可據此對比結構設計安全閾值(如C30混凝土抗壓強度20MPa),判斷當前應力是否處于合理區間。對于長期監測項目,還需建立數據趨勢模型,分析應力累積變化規律,預警潛在疲勞損傷。
數據異常排查是保障質量的關鍵步驟。若頻率信號丟失,需用萬用表檢測紅黑芯線電阻(正常約300Ω),判斷是否電纜斷路或儀器進水;溫度值異常時,檢查白綠芯線絕緣電阻(應>50MΩ)。此外,電磁干擾(如附近電機)可能導致讀數波動,可通過屏蔽線接地或遠離干擾源解決。
南京峟思工程儀器有限公司開發的配套軟件支持?jǐn)?shù)據自動修正、應力計算及可視化圖表生成,用戶可一鍵導出PDF報告。公司技術團隊指出:“數據價值不僅在于即時監測,更在于長期積累與分析。建議工程方每月至少進行一次系統性數據復核,并結合結構荷載變化建立動態安全閾值。”
