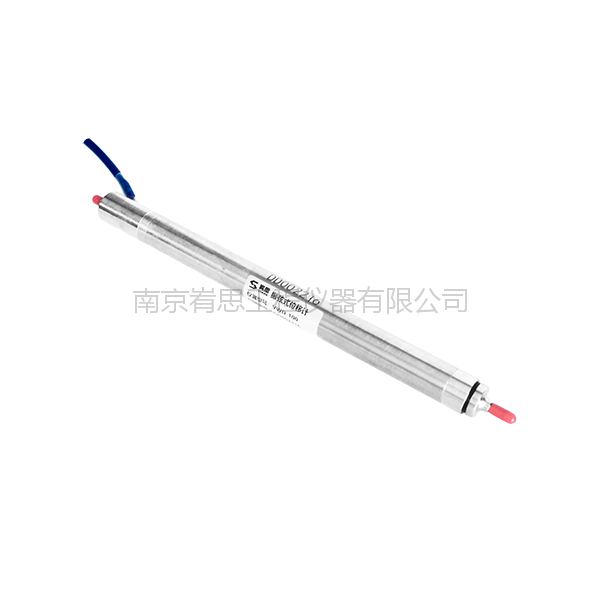

振弦式位移計是水利工程、隧道施工、邊坡監測等領域中不可或缺的高精度監測設備。其核心優勢在于通過振弦頻率變化精準捕捉結構物的位移量，但數據的可靠性高度依賴于安裝與固定的規范性。下面南京峟思為大家系統梳理安裝流程中的關鍵環節與注意事項，為工程人員提供實用參考。

　　安裝前的全面準備

　　在正式安裝前，需對設備及現場環境進行嚴格檢查。首先，開箱后應核對位移計主體及附件(包括基座、測桿、護管、錨頭等)的完整性，并通過讀數儀初步測試設備功能：手動輕拉或按壓測桿，觀察頻率與溫度信號是否正常響應。若發現數據異常，需及時聯系廠家更換設備。

　　電纜敷設是另一項基礎工作。觀測電纜需按設計長度接長，峟思推薦使用YSPT-4型專用電纜，接頭處必須做好防水絕緣處理，確保芯線電阻值(紅黑線約300Ω，綠白線約3kΩ)和絕緣電阻(≥50MΩ)符合標準。此外，鉆孔作業需嚴格按照設計要求執行，孔徑不得小于90毫米，深度需滿足測桿全長需求，鉆孔后需徹底清理孔內碎石與泥沙，為后續灌漿固結創造條件。

　　規范化的安裝流程

　　設備組裝是安裝的核心步驟。測桿需通過螺紋接頭分段連接(提供1.5米、1米、0.5米三種規格)，并在接口處涂抹螺紋膠防止松動;護管則通過插入式接頭連接，長度可根據實際需求裁剪，接頭處需用PVC膠加固。組裝完成后，將位移計緩慢插入鉆孔底部，確保錨頭與測桿方向與被測結構物的位移軸線一致。

　　灌漿固結是保證設備與結構物同步位移的關鍵。使用水泥砂漿灌注至孔口，待其完全凝固(通常需48小時)后，需調整位移計的初始位置：松開基座鎖緊螺栓，先向下推壓測桿至極限位置，再根據設計量程(如VWD-100D的0-100毫米范圍)向上拉動至預設初始點并鎖定。此時需用讀數儀記錄頻率與溫度的基準值，作為后續數據計算的參照。

　　固定與長期維護要點

　　位移計的長期穩定性依賴于錨頭固結與電纜保護。錨頭必須完全埋入砂漿中，護管封頭需涂抹PVC膠并與末端護管緊密連接，防止?jié)B水或泥沙侵入。觀測電纜敷設時，建議加裝PVC套管或金屬槽盒，避免機械損傷;多支設備電纜交匯處需明確標記編號，防止后期維護時混淆。

　　在特殊環境中(如高濕度、極寒或高壓工況)，需額外檢查護管密封性與耐壓性能(≥1MPa)。若現場溫度超出設備儲存范圍(-30℃~70℃)，應提前采取隔熱或保溫措施，確保傳感器正常工作。

　　常見故障的快速應對

　　實際使用中，若出現信號異常(如頻率值跳變或無數據)，可優先用萬用表檢測電纜電阻：紅黑芯線電阻約300Ω，綠白芯線約3kΩ，若數值偏差過大或絕緣電阻低于50MΩ，需更換電纜。對于溫度引起的測量偏差，可通過內置修正系數(b≈0.969 F/℃)自動校準;若測桿移動卡滯，需排查護管對中性或清除孔內殘留異物。

　　峟思技術支持與質保承諾

　　南京峟思工程儀器有限公司為VWD-D型振弦式位移計提供全周期技術支持，涵蓋方案設計、現場調試與數據分析。設備自出廠之日起享1年質保服務(不可抗力除外)，并承諾終身維護。工程團隊可通過官網(m.imvart.com)或服務熱線(025-58865163)獲取即時技術響應，確保監測系統高效運行。
