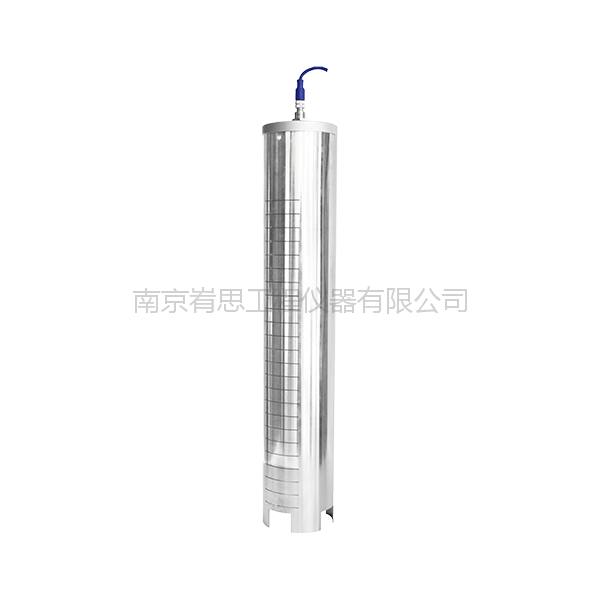

磁致式量水堰計作為高精度水位監測設備，其測量數據的可靠性直接依賴規范的安裝工藝。槽式安裝法通過預置安裝孔與防污管結合，可有效減少環境干擾、提升長期穩定性，適用于堰板、河道、水庫等場景。

　　1、安裝位置與前期準備

　　位置要求：安裝于堰板上游≥1米處，避開渦流區。堰槽側壁開鑿內凹槽，底部預留直徑>15cm的安裝洞，洞口低于水面10cm。

　　工具準備：水平儀、水泥砂漿、清潔細碎石、防污管等。

　　2、防污管安裝與固定

　　插入防污管：將防污管垂直插入安裝洞，確保與凹槽貼合。

　　調整垂直度：通過上端蓋的水平泡調整管體垂直度(氣泡居中)。

　　固結填充：

　　管體四周填充水泥砂漿，避免滲入管內。

　　凹槽內填入清潔細碎石，增強結構穩定性。

　　3、傳感器與浮子組裝

　　安裝傳感器：將磁致伸縮液位傳感器測桿插入防污管上端蓋的M18×1.5螺紋孔，旋緊固定。

　　浮子復位：浮子需按原方向安裝(CN標記面朝上)，固定在測桿止位環位置(距端頭約19mm)。

　　注意事項：禁止摔落或撞擊浮子，避免快速運動導致止位環損壞。

　　4、電纜連接與基準值校準

　　接線規范：電纜屏蔽線需可靠接地，遠離強電線路(芯線定義：紅+、黑-、白485A、綠485B)。

　　基準值校準：在穩定環境中測量3次讀數，取平均值作為基準值，誤差需≤0.5%F.S。

　　安裝關鍵注意事項

　　1、避免常見操作失誤

　　防污管傾斜：安裝后復測垂直度，傾斜需重新填充砂漿。

　　浮子卡滯：定期清理表面附著物(如青苔、鈣化物)。

　　2、環境適應性處理

　　電磁干擾：遠離電動機、高壓線，屏蔽線接地。

　　極端溫度：-30℃~+70℃內無需溫度修正，但需定期檢查密封性。

　　3、驗收與維護

　　驗收標準：

　　絕緣電阻≥50Ω(100V兆歐表測試)。

　　數據穩定性驗證(連續監測24小時)。

　　長期維護：

　　每季度清理防污管淤積物，檢查電纜接頭防水性。

　　磁致式量水堰計的安裝精度直接影響監測效果。槽式安裝法是實現磁致式量水堰計高效運行的核心環節。遵循上述步驟與規范，可大幅降低運維風險，為水利工程安全監測提供精準數據保障。
